薄膜與厚膜陶瓷PCB的詳細對比

在電子封裝領域，陶瓷PCB因其卓越的熱導率、出色的介電性能以及高機械強度而備受矚目。其中，薄膜陶瓷PCB和厚膜陶瓷PCB是兩種主要類型，它們在制造工藝、性能特點以及應用領域等方面存在顯著差異。本文將詳細對比這兩種陶瓷PCB的區別。

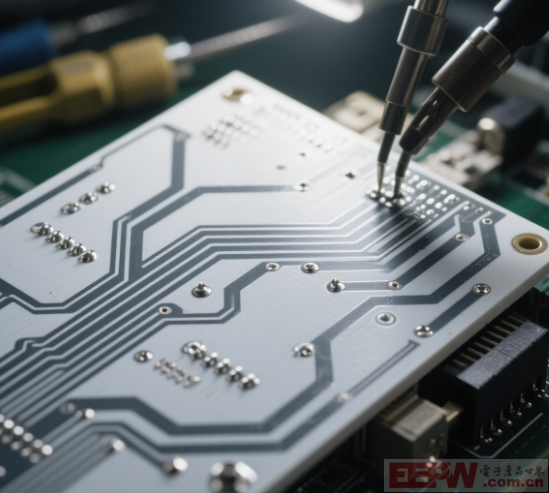

薄膜陶瓷PCB，顧名思義，其金屬層是通過薄膜工藝在陶瓷基片表面形成的。一般來說，薄膜的厚度被定義為5nm至5μm（也有說法認為小于1000nm即1μm的膜層為薄膜），大多處于小于1μm的范圍。這種極薄的金屬層使得薄膜陶瓷PCB具有高精度、高結合強度以及優良的導熱性能。

相比之下，厚膜陶瓷PCB的金屬布線層則是通過絲網印刷工藝印刷在陶瓷基板上，再經過高溫燒結固化形成的。厚膜的厚度范圍通常是2μm至25μm，但具體數值可能因金屬漿料粘度和絲網網孔尺寸的不同而有所差異。在厚膜陶瓷PCB中，金屬布線層的厚度一般控制在10μm至20μm之間，若需增加金屬層厚度，可通過多次絲網印刷實現。

薄膜陶瓷PCB的制造工藝相對復雜，主要涉及磁控濺射、真空蒸鍍和電化學沉積等薄膜技術。這些工藝能夠在陶瓷基片上構建出均勻的金屬層，然后通過掩膜和蝕刻等步驟形成所需的金屬圖案。這種工藝對加工設備和環境要求較高，但能夠制備出高精度、高圖形質量的陶瓷PCB。

厚膜陶瓷PCB的制造工藝則相對簡單，主要采用絲網印刷技術。將金屬漿料通過絲網印刷在陶瓷基板上，經過干燥和燒結等步驟后，即可形成導電走線和電極。這種工藝對加工設備和環境要求較低，生產效率高，制造成本也相對較低。然而，受漿料流變和絲網印刷精度的影響，厚膜陶瓷PCB的線路精度相對較差。

薄膜陶瓷PCB以其高精度、高結合強度以及優良的導熱性能而著稱。其金屬層與陶瓷基片的結合強度高，能夠承受高溫和高功率的工作環境。此外，薄膜陶瓷PCB的布線精度極高，能夠滿足高密度集成和微電子器件的封裝需求。

厚膜陶瓷PCB則以其良好的抗熱震性能、熱穩定性和低廉的成本而受到青睞。其金屬布線層與陶瓷基板的結合力很好，不易脫落，能夠承受高溫環境下的挑戰。雖然厚膜陶瓷PCB的線路精度相對較差，但其制備工藝簡單、成本低廉，適用于對線路精度要求不高但對熱管理和機械強度要求較高的領域。

由于薄膜陶瓷PCB具有高精度、高結合強度以及優良的導熱性能等特點，因此廣泛應用于高功率、小尺寸、高散熱和精密布線需求的器件封裝領域。例如，激光器、激光雷達、LED等高功率芯片的封裝就常常采用薄膜陶瓷PCB。

厚膜陶瓷PCB則主要應用于汽車電子、功率器件、射頻器件等領域。這些領域對熱管理和機械強度要求較高，但對線路精度的要求相對較低。因此，厚膜陶瓷PCB憑借其良好的抗熱震性能、熱穩定性和低廉的成本在這些領域發揮著重要作用。

綜上所述，薄膜陶瓷PCB和厚膜陶瓷PCB在定義與膜厚、制造工藝、性能特點以及應用領域等方面存在顯著差異。在實際應用中，應根據具體需求和條件選擇合適的陶瓷PCB類型以確保產品的性能和可靠性。
