帶軟件校表功能的單相多費率電能表的設計
加入技術交流群
1)初始化程序：
NEC單片機UPD78F0485本身具有豐富的內部資源，可以大大的減少外圍器件的數量，也就減少了故障發生的幾率。需要初始化的地方主要有：內部RAM，選項字節，中斷控制寄存器，串口控制寄存器，定時器控制寄存器，LVI電路控制寄存器，看門狗控制寄存器，IIC電路控制寄存器，液晶驅動控制寄存器等。
2)UART收發程序：
UART的收發是由單片機內部自帶的串口模塊來完成的，程序里我們只需要查詢收發完成標志位，連續收發，檢測出錯標志位和糾錯處理。大大的簡化了程序的運行過程，也降低了程序時序的壓力。
3)軟件校表的程序：
軟件校表的過程如下：我們對脈沖的采集，采集ADE7755輸出的高頻脈沖，1度電的高頻脈沖輸出個數為低頻脈沖的整數倍，軟件校表的過程就是通過串口通訊來調節1度電所對應的高頻脈沖的個數，已達到計量準確的目的。
通訊協議的設計
規約格式：

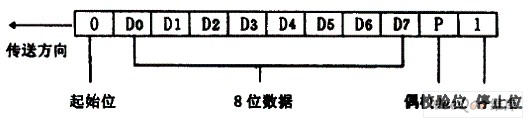

圖6：字節格式

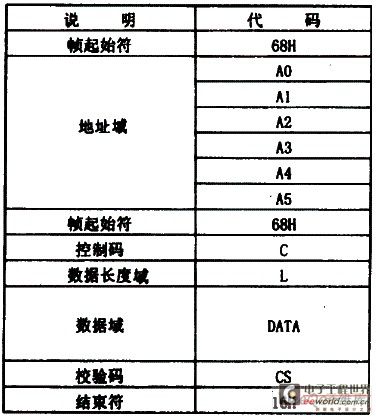

圖7：幀格式
·字節傳輸格式：0(1位起始位)XXXXXXXX(8位數據位)1(1位結束位)，數據傳輸過程中允許每一個字節的空閑間隙為·通訊波特率：1200波特。
·3到5個FEH作為同步頭，一個16H結束字。
·詳細命令格式技術局返回格式請參照645規約(DL/T 645—1997)。
·幀格式，如圖7所示。
通訊時，如果在限時內沒有受到應答幀，則認為傳輸出錯，重發先前的命令幀。重發最多3次，3次重發仍然無法受到應答幀時，則發出相應的故障提示信息。
結束語
有上述可以看出，基于NEC單片機UPD78F0485設計的付費率電表完全符合國家關于多費率電能表的標準GN/T15284-2002和多功能電能表的通訊規約DL/T645-1997的要求，并且具有功能合理，故障率低，外圍器件少，計量精度高等特點，并且大大節省了硬件成本，增強了市場推廣的可行性，另外，支持C語言的編譯環境又為此款電表的實際開發縮短了開發周期。
