帶軟件校表功能的單相多費率電能表的設計
加入技術交流群
2)紅外通訊電結構：

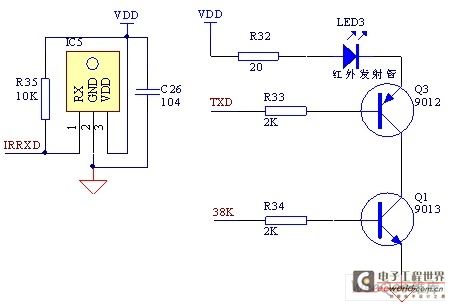

紅外通訊電路在電表里使用非常廣泛，是由于目前紅外掌機抄表的方式還在很多地區使用。在這種市場需求的帶動下，單片機有兩路UART口來做通訊就變得必須了。如圖3所示，在紅外發射電路中，采用兩個三極管疊加，其中TXD網絡用來發送數據信號，38K網絡用來發送載波信號，這樣由于硬件電路的邏輯與作用使得LED3發送出我們預期的數據。這種電路只是紅外發送電路的一種連接方式，也可以，采用一個三極管，在程序里面做TXD和38K的與運算。
3)計量電路：

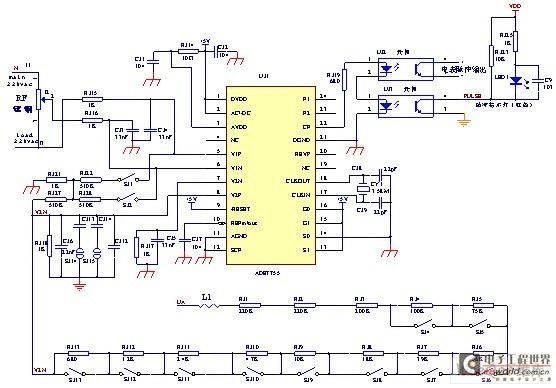

圖4：計量電路的結構
計量電路有ADE7755作為采樣芯片，通過分流器也就是圖上的錳痛片采集電壓電流，內部計算成有功功率，然后以脈沖(CF)的方式輸出。單片機采集這個脈沖，計算電量。圖下方的很多電阻構成了電表的精度調節電路。
軟件設計
電表運行狀態分為常狀態和低功耗狀態。程序中設置了一個空閑標志，掉電的時候空閑標志位被置為1，在主程序中不斷的檢測這個標志，當此標志置1的時候，進入睡眠狀態，以減少功耗。
軟件功能的實現由各個子程序來完成，主要由紅外通訊子程序、485通訊子程序、軟件校表子程序、電量計算子程序、掉電處理子程序等構成。主程序流程圖5所示。

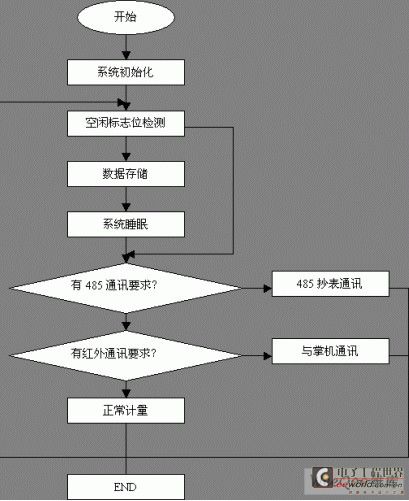

圖5：主程序軟件流程圖
此系統中，主要的程序集中在初始化、UART通訊和軟件校表幾個地方，這里予以簡介。
