基于高速AD的激光掃描高頻信號幅值測量系統設計
加入技術交流群
使用控件的屬性進行串口的設置，使用控件的事件驅動進行串口響應，使用控件的方法完成串行口接收和發送數據。其主要屬性、事件如下：
CommPort：表示通信端口coml，com2的名字；
Settings：設置波特率、校驗位、數據位、停止位；
ParityReplace：當發生奇偶校驗錯誤時，設置并返回替換數據流中的一個非法字符；
PortOpen：用于打開和關閉串；
InBufferSize：設置并返回接收緩沖區的大小，以字符為單位；
Rthreshold：設置并返回接收時產生的OnComm事件數；
NULLDiscard：設置是否忽略發送0(NULL)字符；
InputMode：設置并返回接收類型，ComInput—Mo．deText是字符方式，CornlnptltModebinary是二進制方式；
InputLen：設置并返回從接收緩沖區讀取的字符。
4 實驗結果分析

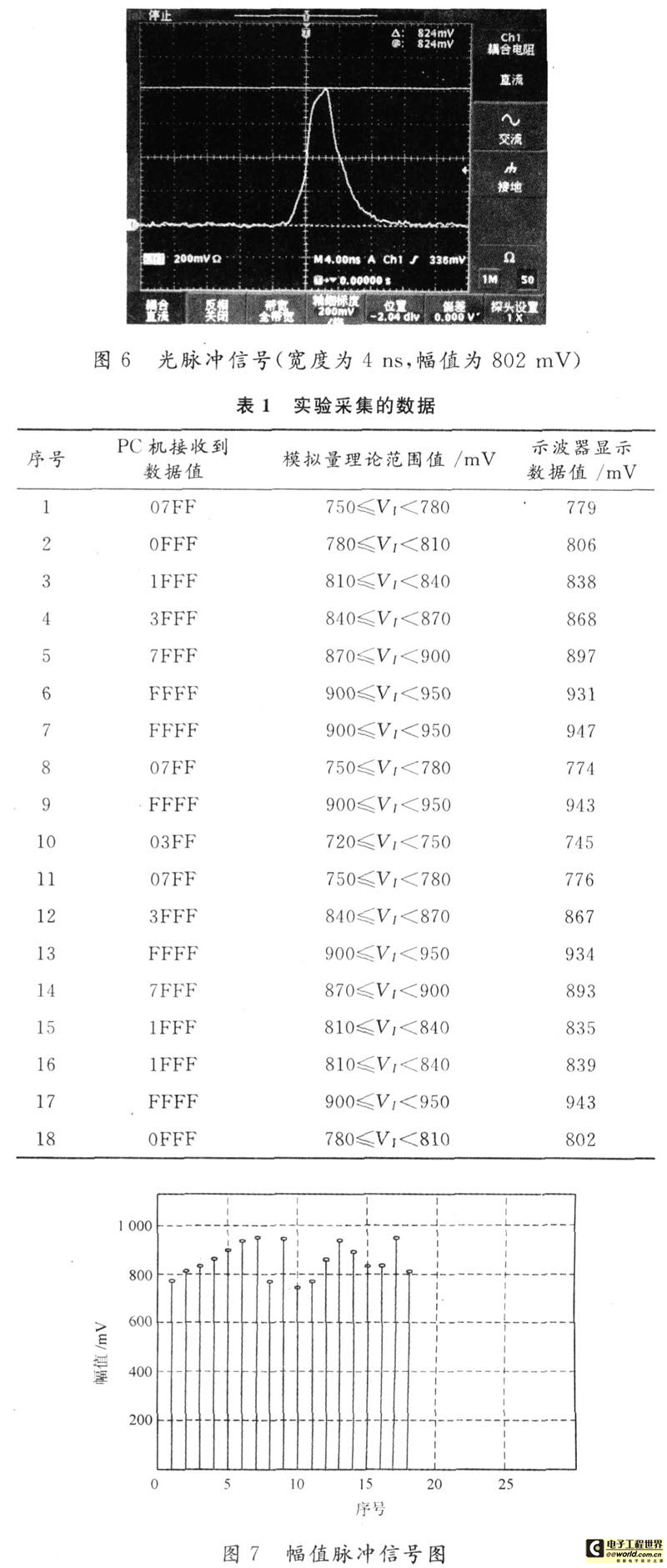

通過Z掃描系統獲得的光脈沖信號，在高頻數字示波器上顯示的圖像如圖6所示，通過觀察并統計，其寬度約為4～5 ns，幅值在650～950 mV之間變化。
采用本測量系統得到的一組數據如表1所示。將這些數據轉換后得到如圖7所示的脈沖信號，其幅值與高頻數字示波器上顯示的圖像信號的幅值完全吻合，說明測量系統測量的數據準確。測量系統相鄰兩個比較點的電壓為30 mV。光脈沖的幅值變化范圍為：700～950 mV，因此其測量誤差約為：±3％～±5％。
5 結 語
由于Z掃描光學測量系統僅需要獲取光脈沖信號的幅值，不難看出本文所給出的設計完全可以達到Z掃描實驗系統對數據采集的要求。由此使Z掃描實驗系統大大簡化，并且可以實時采集數據。當然由于并行A／D需要的硬件較多，所以其幅值的分辨率較低，如需進一步提高分辨率，降低誤差，則要增加硬件。
