USB 3.0物理層的一致性測試簡介 -- 接收端測試簡介（下）
加入技術交流群
接收端一致性測試：
(摘自USB3.0 Electrical Compliance Methodology White paper Rev0.5)
測試原理：在執行一致性測試的時候，測試DUT會被設置成環回模式(loopback),碼型發生器會發出帶有抖動的一致性測試碼型，通過參考通道，參考線纜送入接收端。DUT會將碼型發生器送入的波形重新環回輸出，如果碼型輸出與輸入有差異，會返回錯誤計數。
如果DUT支持內部BERT，通過內部BERT可以直接計算錯誤，然后將其輸出，如果DUT不支持內部BERT,就需要提供外部協議分析儀器進行誤碼探測，然后解碼得出計數結果。兩種方法各有優劣：內部BERT性價比高，測試較為方便，局限性在與只能支持CP0碼型；外部BERT需要另外配置協議分析儀，但測試碼型可以另外支持CJPAT,PRBS等其他碼型。
DUT在環回模式下處理BERT的指令：BRST(測試復位),BDAT(開始測試數據),BERC(誤碼查詢),其中BRST,BDAT在該模式下環回輸出，BERC并沒有同樣環回輸出，而是被BCNT(誤碼計數)取代輸出，BCNT中包含有錯誤信息。
使用AWG任意波形發生器進行誤幀測試的初始化過程是這樣的：首先發出PING.LFPS(此為低頻周期性碼型用以鏈路訓練，可以使用任意波形發生器如AWG7000B或者函數發生器AFG3000發出該波形來切換DUT測試碼型：CP0->CP1->CP2->….CP8->CP0以進行不同項目的測試); 接著發出TSEQ，用于接收端均衡器訓練，CDR 鎖定，訓練鏈路極性反轉；發出TS1序列將鏈路配置為回環和加擾模式；發出BRST測試復位命令，BDAT開始測試數據；接下來就可以發送加擾的帶有Rj 和Dj 的D0.0 碼型了,在Dj 中包含了USB3.0規范要求的參考通道的ISI 和Sj;最后發出BERC誤碼查詢命令進行誤碼計數查詢。
支持內部BERT的DUT測試方法：
如果DUT支持內部BERT，測試可以通過AWG7000B系列任意波形發生器從RX端輸入帶抖動的受損波形，通過內部BERT，DUT可以記錄錯誤個數，將其從TX端的輸出BCNT，可以使用帶有PTD(協議觸發解碼)軟件的DSA70000B系列的示波器直接解碼BCNT，統計錯誤計數。該方法使用DUT內部BERT,可以進行外部誤碼探測，因而不需要使用誤碼分析儀，操作相對簡單。性價比較高。
使用軟件通道仿真的支持內部BERT的接收端測試連接圖
外部BERT的DUT接收端測試方法：

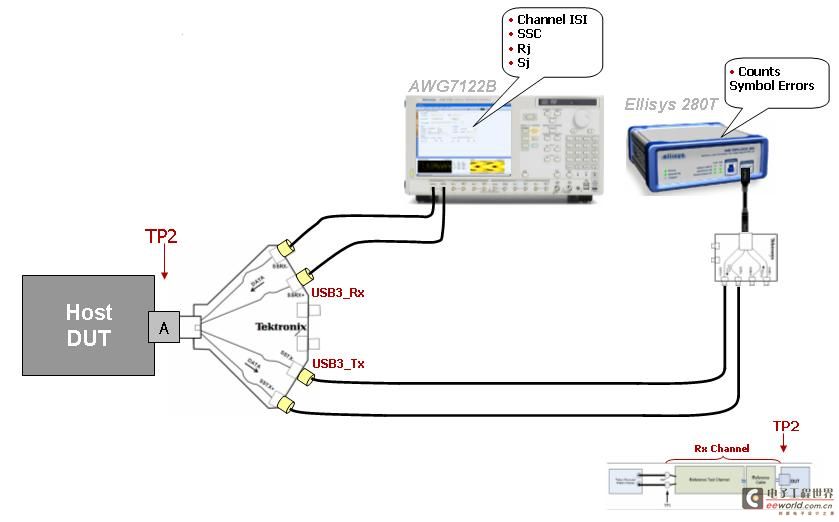

如果DUT不支持內部BERT環回，可以使用協議分析儀進行錯誤檢測，上圖顯示使用Ellisys 公司提供的280T協議分析儀捕獲TX的環回碼型，進行協議解碼，最終得到錯誤計數。使用協議分析儀可以滿足USB3.0的TX和RX端分別采用異步的參考時鐘的要求，可以動態的插入或者刪除碼流中的SKP碼型，來補償時鐘的相差。
進行接收端抖動容限測試
當進行抖動容限測試的時候，除了發送端和接收端的參考時鐘必須加入SSC以外，預加重電平設置為-3dB，電壓設為0.75V，DUT設置為環回模式，測試需要注入確定性抖動Dj(確定性抖動的改變是通過改變每次注入Sj實現)和隨機抖動(Rj不變)。測試點在TP1注入抖動的要求如下：
| Frequency | SJ | RJ |
| 500kHz | 400ps | 2.42ps |
| 1MHz | 200ps | 2.42ps |
| 2MHz | 100ps | 2.42ps |
| 4.9MHz | 40ps | 2.42ps |
| 50MHz | 40ps | 2.42ps |
對于進行USB3.0 的開發用戶，公司現在已經提供了用于早期市場開發的基于EXCEL表的USB3.0 RX抖動容限測試自動執行軟件ATE(Automated Test for Excel)，以滿足用戶進行諸如Receiver jitter tolerance test 以及更高要求的Receiver Margin test等方面的測試要求(其測試抖動頻率可以到100MHz,488MHz,860MHz甚至更高)。
