        USB 3.0物理層的一致性測試簡介 -- 接收端測試簡介(下)

        作者: 時間:2017-02-06 來源:網絡 收藏

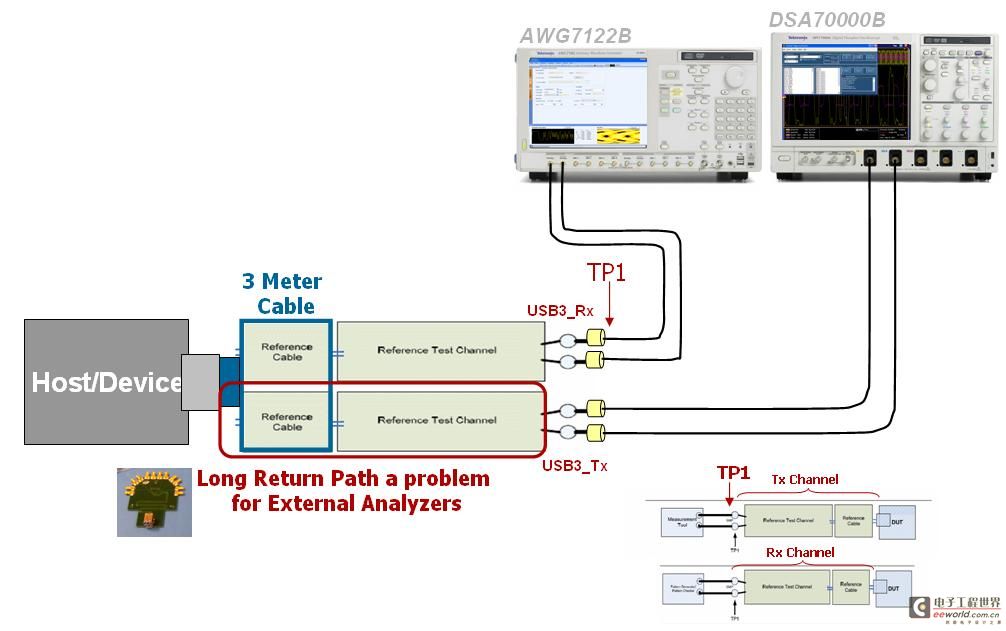

        TX返回路徑:在進行RX的測試時,置于LOOPBACK模式的DUT,從TX返回的信號路徑必須盡可能的短,如果使用硬件參考通道和參考線纜,容易引起因為返回路徑過長帶來傳輸錯誤導致協議分析儀或者PTD協議分析軟件誤判。



        完整的USB3.0 接收端方案

        硬件設備部分:從設備數量上來看,泰克的方案僅需要一臺示波器和一臺任意波形發生器,安裝使用十分方便,并且測試成本較低;Tek的AWG7000B系列任意波形發生器通過直接合成的方法設置波形,可重復性好,可以非常方便的復制當前的測試環境,從而消除以前傳統接收端測試儀器繁多,連接操作復雜,可重復性差等一系列問題。

        采用直接合成技術的任意波形發生器AWG7000B系列,能夠直接創建帶有預加重,抖動和噪聲的加擾波形,代替了之前需要使用包括BERT、噪聲發生器和抖動發生器等多臺儀器才能完成同樣功能的方案,大大提高了測試的精確度和效率。由于它能夠生成更高測試要求的受損波形,即使今后測試規范更新和改進,也完全可以滿足要求。

        泰克的任意波形發生器AWG7000B系列通過SerialXpress軟件可以非常方便的生成各種受損波形,加入PJ,RJ,ISI以及預加重;可以方便的進行參考線纜仿真;通過仿真用戶自定義長度的線纜,用戶可以確定自己的DUT能夠正常工作的線纜的最大長度;產生用戶自定義SSC profile(比如測試需要仿真SSC的Noise以及df/dt的變化);進行Sj的注入而無需考慮硬件的限制完全通過軟件產生;支持復雜的預加重功能要求;直接合成相應波形進行LFPS的測試。

        軟件部分:通過提供ATE自動測試軟件,允許客戶不僅可以進行接收端一致性測試,并且可以進行像RMT(Receiver Margin Testing)這樣的要求更高的調試驗證測試。
