USB 3.0物理層的一致性測試（上） -- 發送端測試簡介
加入技術交流群

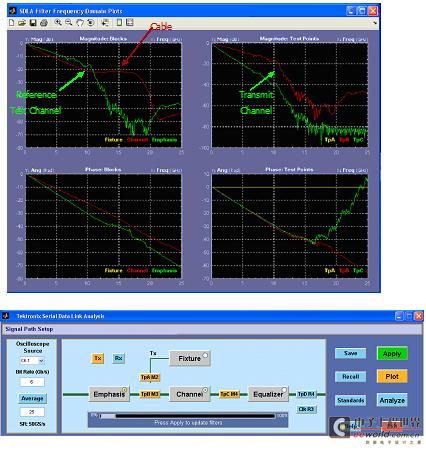

使用SDLA 參考測試通道和線纜組合成傳輸通道仿真模型來進行一致性測試

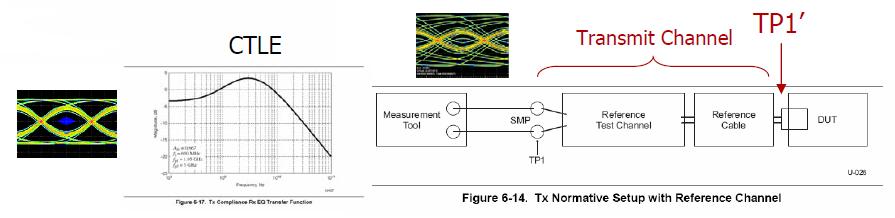

如何在USB3.0測試時使用CTLE及其它均衡？
正如前文所述，測試DUT的5Gbps的信號發出后經過參考線纜和參考通道，在TP1處探測到的波形可能因?yàn)殚L距離傳輸引起的損耗，導致接收到的信號眼圖會完全閉合，USB3.0規范允許在接收端使用均衡技術后來獲得張開的眼圖以對系統進行時間和幅值相關的測試，使用的均衡技術為連續時間線性均衡，簡稱CTLE(Continuous time linear equaliztion)均衡器。
（摘自USB3.0 Electrical Compliance Methodology White paper Rev0.5）
CTLE傳輸函數簡單易于實現，容易標準化而進行一致性測試。CTLE在頻域上由一些極點和零點構成，并非常容易設定所需的帶寬；如果進行一致性以外的調試驗證，用戶會有使用自定義均衡器的需求，比如使用FFE或者DFE等等，泰克的SDLA軟件都可以滿足用戶自定義多種類型均衡器的要求。

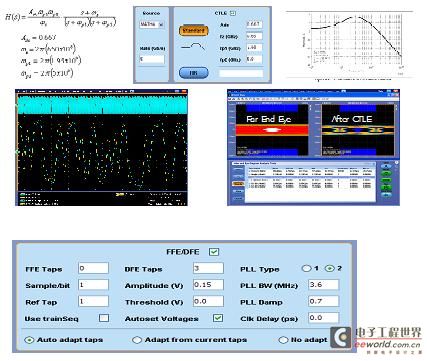

SDLA 軟件支持用戶自定義均衡：FFE,DFE及CTLE
USB3.0 發送端方案：
硬件設備部分：泰克提供了一套完整的測試夾具，可以滿足發送端/接收端已及線纜的測試的多種要求。這是目前市面上唯一一種提供了A-PLUG接口的夾具，使客戶可以在連接器端對器件進行測試驗證，不需要引入U(xiǎn)SB3.0線纜的損耗。可以更加真實的反映測試器件的性能。測試USB3.0高達5Gbps的速率，需要帶寬至少是12.5G以上的示波器，采樣率為50G以保證分辨率在20ps之內。用戶可以選擇提供了良好的信號保真度和完整性的P7313SMA 的差分探頭，也可以直接使用成本較低的SMA線纜進行信號探測。
軟件部分:我們同時提供了手動測試（DPOJET帶USB3選項）和自動測試(TekExpress帶USB-TX選項)兩種方案，并且提供了分析工具SDLA和DPOJET使客戶不僅僅完成一致性測試的要求，還可以完成調試驗證多種需求。

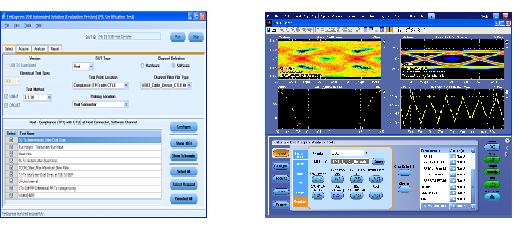

帶USB-TX選項的自動測試方案 DPOJET帶USB3選項的手工測試方案
TekExpress
