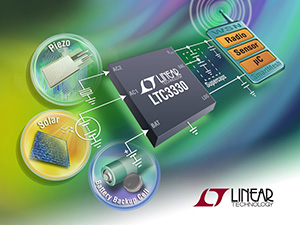

LTC3330是一款完整的調節能量收集解決方案，其能提供高達 50mA 的連續輸出電流以在可以采用可收集能量時延長電池壽命。當從收集能量向負載提供穩定的功率時，LTC3330 無需從電池吸收電源電流;而在無負載條件下由電池供電時，LTC3330 僅需 750nA 的工作電流。LTC3330 集成了一個高電壓能量收集電源和一個由主電池供電的同步降壓-升壓型 DC/DC 轉換器，以產生一個適合能量收集應用 (例如：無線傳感器網絡中的應用) 的不間斷輸出。能量收集電源由一個可適應 AC 或 DC 輸入的全波橋式整流器以及一個高效降壓型轉換器構成，其可從壓電 (AC)、太陽能 (DC) 或磁能 (AC) 來源收集能量。主電池輸入負責給一個降壓-升壓型轉換器供電，該轉換器可采用其輸入端上的 1.8V 至 5.5V 電壓運作 (當沒有可用的收集能量時)，以在輸入高于、低于或等于輸出的情況下調節輸出。當不再能夠使用收集能源時，LTC3330 自動地切換至電池供電。
LTC3330 的能量收集輸入的工作電壓范圍為 3V 至 19V (AC 或 DC)，因而非常適合眾多的壓電源、太陽能或磁能量源。其輸入欠壓閉鎖門限設定值可在 3V 至 18V 之間進行編程，從而使應用能夠以其峰值功率傳輸點來運作能量收集源。其他特點包括可編程 DC/DC 和 LDO 輸出電壓、降壓-升壓峰值電流限值、超級電容器充電器/平衡器和一個輸入保護性分流器 (在 VIN≥ 20V 條件下高達 25mA)。
LTC3330EUH 采用 5mm x 5mm QFN 封裝。如需更多信息，請登錄www.linear.com.cn/product/LTC3330。 |
