提升最新型智能手機的拍照性能的需求與日俱增，因為消費者期望獲得越來越好的照相功能。手機制造商需要指定配以更高光學圖像穩定(OIS)精度的更高分辨率CMOS圖像傳感器。

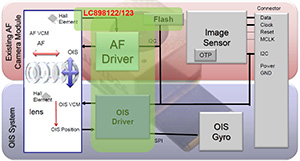

安森美半導體的LC898122XA是一款緊湊、極先進、高能效的單芯片方案，集成了用于光學圖像穩定(OIS)/自動對焦(AF)控制及驅動的數字信號處理功能，幫助設計更輕巧纖薄但同時功能更多的智能手機。這器件結合了在智能手機相機模塊中處理OIS所需的控制器及驅動器功能。顯著提升的快門速度使曝光補償遠優于競爭的OIS方案。因此，它能夠實現對相機畫面振動的精密抑制控制。此外，它還能夠用于實現邊走邊拍情況下不可或缺的左右及上下調整功能。這IC集成的脈寬調制(PWM)驅動器的輸出降低了能耗，并減輕噪聲對影像品質的影響。這高集成度、已預編程IC使工程師能夠將系統設計中所需的外部元件數量減至最少，因而降低總能耗及減少占用的電路板面積。

LC898122XA的關鍵特性及優勢包括：

? 內置靈活的濾波器，簡化濾波器設計

? 內置GPIO端口，減少外圍元件數量

? 內置振蕩器/LDO/霍爾放大器

? 220 mA 12位PWM輸出，提供低能耗工作

? 150 mA 10位恒流工作

? 采用1.99 x 2.59 x 0.45 mm WLP微型封裝
