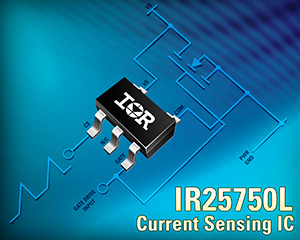

IR公司的新型IR25750電流感應IC是一種新的構建模塊，采用功率MOSFET的Rds(on)，或IGBT的VCE(on)測量電流，省去了對于大的外部電流感應電阻的需求，因此在包括通用開關模擬功率電子、電機控制和工業設備在內的大電流應用中，可以實現動態效率并節省空間。
魯棒型IR25750通用電流感應IC是一種超緊湊型SOT23-5L封裝，在面向大電流應用時，可以提升整個系統的效率，同時節省動態空間。
通過功率MOSFET或IGBT來測量大電流(10-100A)時，一般要求一個大的電阻器，它會產生過量的功耗(10~30W)。在開關打開時間，通過外部功率MOSFET上的Rds(on)或IGBT上的VCE(on)所提取的電壓，IR25750省去了對于大的電流感應電阻、散熱器和過多功耗的需求。
IR25750的柵極驅動輸入將為IC提供VCC電源電壓，并且將Rds(on)或VCE(on)感應電路與MOSFET或IGBT的開/關次數同步。供助于IR公司專有的高壓技術，器件還具有600V阻斷性能，在開關關斷的時間里，它是阻斷高VDS或VCE電壓所需的。其它重要特性包括一個低柵極輸入電容、打開時的內部濾波延遲(典型值為200納秒)和GATE與CS引腳上的內部20.8 V齊納箝制。
在所有輸入和輸出上具有集成型ESD和出色的防鎖閉性能，可以實現堅固耐用的單片保護，IR25750符合工業級標準和濕度感應1級(MSL1)標準。
主要優勢
VDS(on)或VCE(on)感應
省去了外部電流感應電阻器
可以實現無感電流感應
600V阻斷能力可編程性和可能的溫度補償
無需VCC
柵極驅動開/關同步輸入
在GATE打開時的濾波延遲 (200nsec 典型值)
在GATE和CS引腳上的20.8V齊納箝位
在所有引腳上的集成型ESD保護和防鎖閉功能
小型5引腳SOT-23封裝 |
