HR7P169FGS4 SOP 14

HR7P169FGS3 SOP 16

HR7P169FGS SOP20

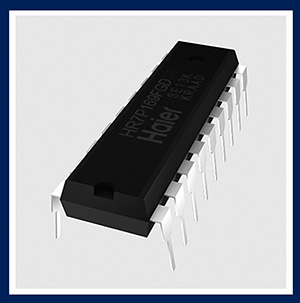

HR7P169FGD DIP20

上海海爾集成電路主要耕耘在專用領域市場。通過與合作伙伴的緊密配合，技術不斷更新?lián)Q代，并借助渠道優勢在專用市場奠定了競爭優勢。上海海爾在專用市場的產品，結合客戶的整體系統解決方案，已發展到第六代，遠遠領先于同業競爭對手。在此過程中，同時也促進了公司研發平臺的快速升級。上海海爾目前采用的OTP和FLASH工藝平臺均已領先于國內，也包括臺灣地區的同業競爭對手，達到國際先進水平。

HR7P169具有高抗干擾性能，和嚴格的品質保證流程，是工業級標準芯片。

例如為了節省電磁爐主控系統開發的方便性和成本，芯片集成了一些外圍系統器件，比如，多路模擬比較器等;

產品支持在線ICD調試功能，能快速開發應用程序;EFT抗干擾能力大于4KV;

高精度12位模擬/數字轉換電路;高精度可校準的高速內部RC系統時鐘，在全溫度、全電壓范圍內，精度可控制在±5%以內等。

?內核

• HR7P RISC CPU內核
• 79條精簡指令
• 系統時鐘工作頻率最高為16MHz
• 指令周期為2個系統時鐘周期
• 復位向量位于0000H，默認中斷向量位于0004H
• 支持中斷處理，支持中斷優先級和中斷向量表

存儲資源

• 8K(適用于169)/16K(適用于170) Words FLASH程序存儲器
• 8級程序堆棧
• 2K Words FLASH數據存儲器

??????? 共分為4頁，支持頁擦寫

??????? 擦寫時，支持定時器模塊正常工作

??????? 擦寫時，不支持中斷處理

• 1K Bytes SRAM數據存儲器
• 程序存儲器支持直接尋址、相對尋址和查表讀操作
• 數據存儲器支持直接尋址、GPR特殊尋址和間接尋址

I/O端口

• 最多支持17個I/O

????????PA端口(PA0~PA1，PA3~PA7)

??????? PB端口(PB0~PB7)

??????? PC端口(PC0~PC1)

• 支持2個外部端口中斷PINT(PINT0~PINT1為輸入端)
• 支持4個外部按鍵中斷KINT(KIN0~KIN3為輸入端)
• 支持獨立的可配置內部弱上/下拉輸入端口

?????? ?輸入端口上/下拉電阻的匹配精度為±30%以內

??????? 支持17個獨立可配置弱上/下拉輸入端口

• 支持7個獨立的可配置大電流驅動能力端口

復位及時鐘

• 內嵌上電復位電路POR
• 內嵌掉電復位電路BOR
• 支持外部復位
• 支持獨立硬件看門狗定時器
• 支持外部HS/XT振蕩時鐘源
• 支持內部高頻16MHz RC振蕩時鐘源

??????? 出廠前校準精度為±2%(常溫25℃)

外設

• 8位定時器T8N

??????? 定時器模式(系統時鐘)/計數器模式(外部計數時鐘輸入)

??????? 支持可配置預分頻器

??????? 支持中斷產生

• 8位時基定時器T8P1/T8P2/T8P3

??????? 定時器模式(系統時鐘)

??????? 支持可配置預分頻器及可配置后分頻器

??????? 支持3組帶死區互補輸出的增強型脈寬調制(EPWM)輸出擴展功能

??????? 支持外部端口關斷EPWM輸出

??????? 支持模擬比較器輸出關斷EPWM輸出

??????? 支持EPWM自動重啟

??????? 支持中斷產生

• 模擬數字轉換器ADC

????????支持12位數字轉換精度

??????? 支持15通道模擬輸入端

??????? 支持可選擇參考源

??????? 支持參考電壓程序校準修正，校準精度在±2%以內(常溫25℃)

??????? 支持中斷產生

??????? 支持PPG沿啟動AD轉換

• 模擬比較器ACP及PPG模塊

??????? 支持5個模擬比較器，支持中斷產生

??????? 支持多個比較器輸入端可選

??????? 支持比較器故障檢測輸出關閉或調整PPG

??????? 支持定時故障檢測調整PPG

• 運算放大器OP模塊

?????? 支持零點電壓檢測

?????? 偏置電壓小于3mV

• 一個高精度參考電壓源

?????? 支持程序校準修正，校準精度在±2%以內(常溫25℃)

?????? 支持校準電壓2.6V輸出

?????? 支持兩路參考電壓輸出

?????? 支持多種參考電壓可選

• ?一路高速異步收發器UART

?????? 支持異步全雙工收發

?????? 支持8位/9位數據格式

?????? 約定從最低位接收/發送

?????? 支持中斷產生

• 一路I2C總線

功耗特性

• IDLE電流

?????16uA@3.0V，25℃，典型值

????? 動態電流

????? 2mA@內部16MHz，5.0V，25℃，典型值

工作條件

• 工作電壓范圍：3.0V ~ 5.5V
• 工作溫度范圍：-40 ~ 85℃

應用領域

本芯片可用于小家電、電磁爐主控、移動電源、電機驅動、電動工具鋰電保護板等應用領域。
