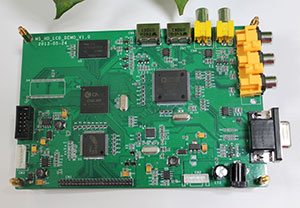

圖一：基于CME-M5的高清視頻疊加顯示方案

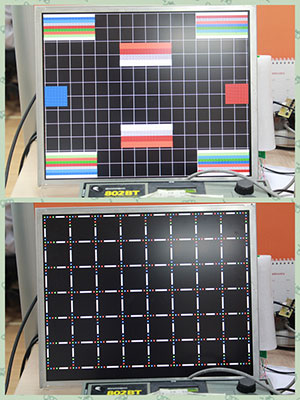

圖二：基于CME-M5的高清視頻疊加顯示效果示意圖

京微雅格是世界上除美國外唯一自主研發并成功量產FPGA產品的公司。公司首倡并產業化的CAP(可配置應用平臺，Configurable Application Platform )構架產品將FPGA、CPU、SRAM、ASIC、Flash以及模擬單元等功能模塊集成在單一芯片上，能夠滿足不同應用場合的“可定制可重構可編程”應用需求,從而實現FPGA的SoC化。

相對于純FPGA器件或者單一CPU或ASIC/ASSP芯片，基于SoC FPGA技術的芯片產品具有安全性高、 BOM成本低、產品適用性廣、開發效率更高以及產品上市速度更快等優勢。

除此之外，京微雅格業務模式還包括基于CAP技術的可定制化芯片設計、模塊化IP設計、一站式解決方案、全流程化EDA軟件工具以及全方位的技術支持服務。

京微雅格，助您開拓世界市場!

本方案是通過FPGA實現在高清視頻上疊加多級圖層管理菜單顯示的解決方案，可以被廣泛的應用在軌道交通、數字娛樂、消費類電子、工業控制、智能家居、數字監控以及商業廣告等領域，是一款低成本高效能的系統級解決方案。該方案由高清視頻圖像處理模塊,基于可變位圖的處理模塊、微控制器MCU接口模塊、疊加圖像色彩與特性合成模塊和圖層管理及功能實現模塊組成。適用于SXGA分辨率下的Analog RGB,HDMI與DVI高清信號系統,通過M5控制器,在高清視頻上疊加圖像并通過UART或按鍵進行控制,以達到調節高清視頻和圖層管理性能的目的。結構框圖如下所示。

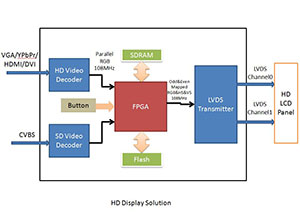

圖三：CME-M5的高清視頻疊加顯示方案結構框圖

功能特性：

本方案由CME M5(FPGA),video 解碼器,LVDS 發送器等組成，具體功能如下：

a. 在輸入端，支持模擬視頻源(CVBS/S-Video/YPbPr/VGA)，全高清的VGA和DVI-I，所以在輸入端使用了高清模擬信號解碼器和TMDS 接收器。轉換成并行RGB后輸入到M5。

b. 兼容不同廠商不同尺寸不同分辨率的顯示屏幕，再根據客戶的具體需求，視頻流進行縮放，并在視頻上疊加圖層管理。

c. 經過縮放后的視頻流在輸出前根據顯示屏幕的規格進行Odd/Even區分, 并把video+HS+VS+DE打包成VESA或JIEDA mapping格式后輸出。

d. Mapped 流輸入到LVDS 發送器，根據顯示面板的規格，最終輸出為單通道或多通道的LVDS 信號。

e. 在控制端，通過CME-M5中的單片機掃描button狀態,并進行相應事件響應和處理。
