a）EEPW-ARM Cortex M3 DIY資料系列之——外圍模塊-vs1003.pdf
b）EEPW-ARM Cortex M3 DIY資料系列之——外圍TEA5767收音模塊參考資料.rar
c）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-IS64WV25616BLL.pdf
d）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-IS61WV51216BLL-10TI.pdf
e）EEPW-ARM Cortex M3 DIY資料系列之——主控MCU-STM32中文參考手冊.pdf
f）EEPW-ARM Cortex M3 DIY資料系列之——主控MCU-STM32F103ZET6(中文).pdf
g）EEPW-ARM Cortex M3 DIY資料系列之——主控MCU-STM32F103ZE（英文版.）pdf
h）EEPW-ARM Cortex M3 DIY資料系列之——主控MCU-stm32f1xx參考手冊英文原版.pdf
i）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-vp230.pdf
j）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-TDA1308.pdf
k）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-MAX3232.pdf
l）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-USBLC6-2.pdf
m）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-DS18B20.pdf
n）EEPW-ARM Cortex M3 DIY資料系列之——外圍芯片-AT24C02.pdf
o）EEPW-ARM Cortex M3 DIY資料系列之——外圍模塊芯片-TEA5767.pdf
p）EEPW-ARM Cortex M3 DIY資料系列之——外圍模塊vs1003驅動.rar
q）EEPW-ARM Cortex M3 DIY資料系列之——外圍模塊-ENC28J60用戶手冊（中文版).pdf
r）EEPW-ARM Cortex M3 DIY資料系列之——外圍LCD控制器ssd1289_ic.pdf
s）EEPW-ARM Cortex M3 DIY資料系列之——STM32應用中的常見問題.pdf
t）EEPW-ARM Cortex M3 DIY資料系列之——STM32 F1-F2-F4 比較.pdf
u）EEPW-ARM Cortex M3 DIY資料系列之——stm8&&stm32 Selection Guide.pdf
v）ARM DIY S工程壓縮包.zip

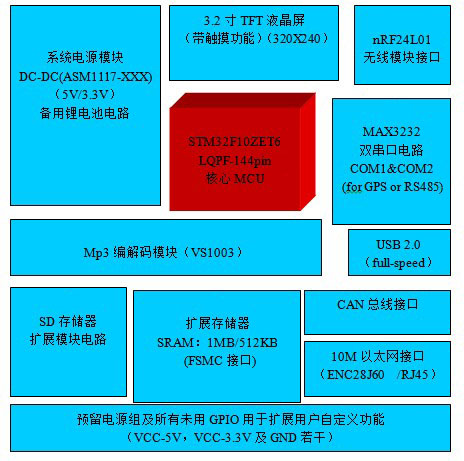

1.系統硬件框
系統硬件框如下：

2.整體思路

考慮到STM32系列MCU的型號繁多，功能強大，為增加本次活動硬件系統平臺的實用性及充分利用STM32的外設模塊功能，本次活動硬件平臺采用核心母板板（即DIY開發板）+擴展功能模塊方式進行。

實現的主要功能有：

a）2路UART-RS232通信接口（公頭母頭接口各一個）；
b）1路CAN通信接口；
c）1個USB2.0 全速接口；
d）SD卡擴展存儲器；
e）FSMC接口擴展系統存儲器：
* SRAM：1MB 或 512KB，二者關鍵兼容，只是前者多一根A18的地址線；
f）MP3編解碼；
g）10M以太網接口擴展（RJ45接口）；
h）nRF24L01無線通信(2.4G);
i）3.2寸帶觸摸功能液晶顯示屏；
j）4路ADC輸入擴展接口；
k）所有用戶可用IO及電源組（5V，3.3V，GND，AGND）引出（2.54標準間距排針）；

由于擴展了系統存儲器容量，可現實的嵌入式實時操作系統（RTOS）包括：

a）uCOS-II；
b）FreeRTOS；
c）uCLinux；
d）vXWorks；

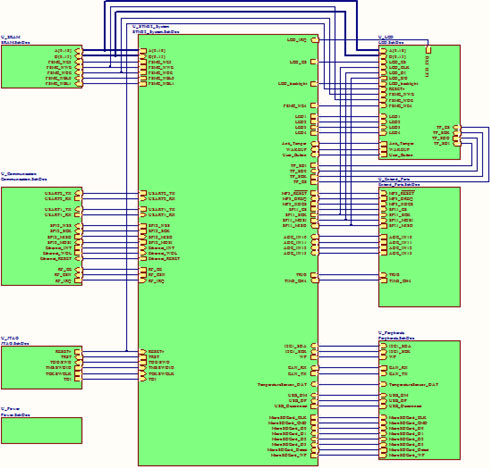

3.系統頂層原理圖

系統頂層原理圖架構如下：

其中，核心板統一采用STM32系列單片機中的LQPF144封裝芯片，此次活動策劃設計使用低成本，高性能的Cortex M3內核MCU STM32F103ZE。

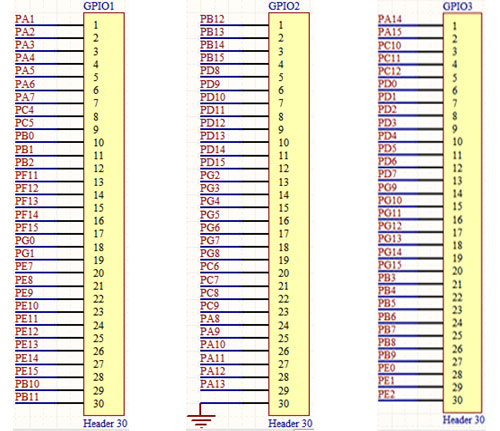

附錄一、所有用戶IO（標準2.54間距）

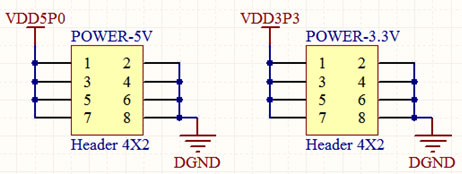

附錄二、5.0V、3.3V以及GND電源組（標準2.54間距）

附錄三、DIY BOARD PCB Layout Result

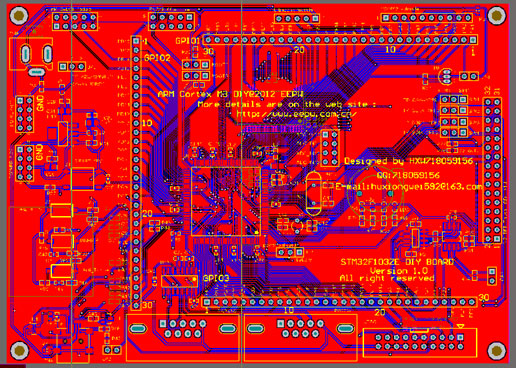

PCB 2D視圖

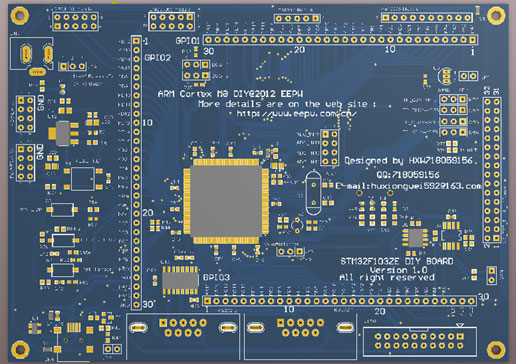

PCB 3D視圖
