輕松適配STM32F1/F4，UltraLink開源項目詳解 + 脫機燒錄全流程演示
加入技術交流群

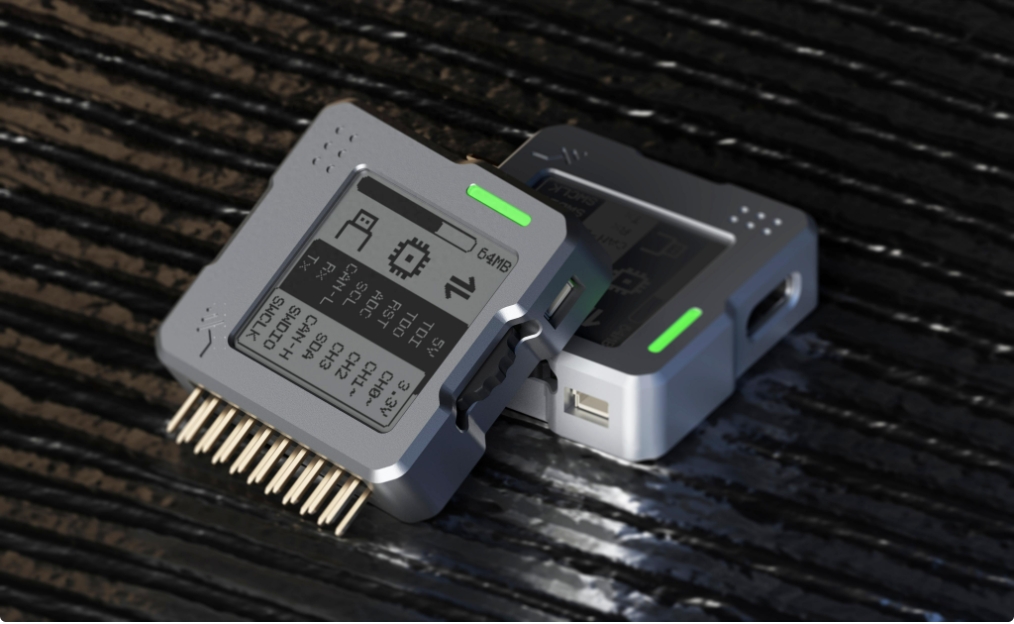

UltraLink 是一款開源、多功能調試器與脫機下載器，支持主流 STM32/GD32 系列 MCU，功能模塊以“應用（APP）”形式加載，除常規 JTAG/SWD 在線調試外，還提供脫機下載（脫機編程）、設備識別、斷片修復等功能。無需操作系統，即可運行，被廣泛用于工業、教育和工程快速調試場景。
一、支持多種 MCU 平臺與接口
項目支持當前主流 MCU 平臺，包括：
STM32F1/F3/F4/F7/H7、GD32C1 等處理器系列，只要 Keil 下支持 DAPLink 在線調試的設備，都可以脫機下載。其脫機支持架構為模塊化固件，用戶無需加載所有 MCUs 支持包，可按需選擇。
二、在線調試 + 脫機下載雙重模式
UltraLink 的核心優勢在于 “在線調試就緒 → 脫機下載” 的閉環機制。
在線調試：
通過 CMSIS-DAP 驅動，與 Keil、IAR等 IDE 無縫連接，支持單步、斷點、內存查看等常規調試功能。
脫機下載：
基于在線調試機制生成脫機固件包，設備斷開 IDE 后仍可通過有線或 USB 接口進行編程
應對加電緩慢、斷電重啟或閃存“斷片”問題極其有用，例如部分用戶反饋 STM32F103 燒寫區域不連續，UltraLink 固件 V3.8.4r 后已修復此類問題。
三、模塊化功能結構
UltraLink 采用 APP 化架構，每個特性封裝為 APP，無需重啟即可切換：
CMSIS-DAP 調試 APP：插入即生效，無需手動加載
脫機編程 APP：管理離線固件包的生成、管理與選擇
其他 APP：支持未來按需加載（如萬用表檢測、燒錄統計等擴展）
該方案降低了運行環境復雜度，非常適合無操作系統主控的小型調試器。
四、解決脫機編程常見BUG
可知用戶使用 STM32F103RCT/ZET 等 MCU 時，FLASH 燒寫出現斷片（部分地址無法正確編程）。該問題在最新固件中已修復 。
這說明 UltraLink 對低級燒錄流程有完整控制，能夠處理多片段編程失敗等問題，且無需依賴主機IDE，具備極強魯棒性。
五、工程使用流程與代碼示例
5.1 在線調試流程
連接 UltraLink 與目標板，啟動 IDE 調試
IDE 通過 CMSIS-DAP 驅動識別設備
調試/擦寫/下載正常進行
5.2 脫機固件生成與離線燒寫
在 UltraLink 的脫機編程 APP 中：
生成 .ulpb 或 .bin 離線包
斷開調試 IDE，將包拷貝至 UltraLink 存儲（如 micro SD 或 USB 架構）
重啟且執行包中的燒錄腳本，無需 PC 即可完成編程
UltraLink 將 flash 分段擦寫、校驗回讀、重試失敗區段，直至全部放心寫入。
六、應用與擴展場景
教育與培訓：無需安裝 PC IDE，讓學生僅憑 UltraLink 即可脫機編程與調試
現場維護：維修工程師可攜帶一臺 UltraLink 和離線包，現場燒寫 MCU 固件
小批量量產：無需批量編程器，支持自動腳本脫機燒錄，提高效率
集成式更新器：可定制為產品升級模塊，通過 USB 接口或 SD 卡更新固件
七、項目優勢總結
特性 | 優勢與應用場景 |
多MCU支持 | 一機多用，適配主流 STM32/GD32，無需新購其他調試器 |
在線+離線切換 | IDE 調試與脫機編程無縫切換，提高靈活性 |
斷片重寫與小包支持 | 可靠性高，對復雜分區、Flash 壞區也能自動重寫 |
Modular 架構 | 功能分模塊加載，靈活可擴展 |
OS-free 運行 | 項目無需操作系統，固件輕量化，知識門檻低 |
結語
UltraLink 是一款定位在 “無系統+多平臺+在線+脫機” 的靈活調試器方案，特別適合需要脫離 PC 編程環境的教育、測試與維護場景。其在線調試無縫銜接離線編程、解決斷片問題、支持低成本擴展，是市面上少見的高性價比調試器產品。未來隨著社區擴展支持更多 MCU 平臺，其適用性將進一步提升，值得嵌入式工程師持續關注與參與。
開源網站：
https://gitee.com/referencez/ultralink
