數字傾角測量儀的設計
加入技術交流群

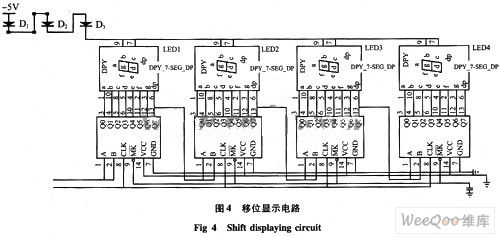

顯示電路主要由移位寄存器、數碼管顯示兩部分組成，單片機處理后的數據轉變?yōu)榇懈袷降臄?shù)據，在時鐘信號的作用下，通過移位寄存器實現移位顯示。顯示電路共采用8個移位寄存器，8個數碼管，分別實現x，y方向的4位角度顯示，精確可達到0.01°。移位顯示電路如圖4所示。
4 實驗結果與數據處理
在實驗數據處理過程中，測量多組數據，求其算術平均值作為最后測得的結果，因此，必須研究算術平均值的不確定度*定準則。如果在同一條件下，對同一量值作多組重復的系列測量，每一系列測量都有一個算術平均值，由于隨機誤差的存在，各個測量列的算術平均值也不相同，它們圍繞被測量的真值有一定的分散，此分散說明了算術平均值的不確定性，而算術平均值的標準差σ則是表征同一被測量的各個獨立測量列算術平均值分散性的參數，可作為算術平均值不確定性的*定標準。已知算術平均值x為
由此可知，在n次測量的等精度測量列中，算術平均值的標準差為單次測量標準差的 ，當測量次數n越大時，算術平均值愈接近被測量的真值，測量精度也越高。增加測量次數可以提高測量精度，但是，由上式也可以看出：測量精度與測量次數的平方根成反比，因此，要顯著提高測量精度，必須付出較大勞動。而實踐也表明：n>10后，σ-x已經減少的非常緩慢。此外，由于測量次數越大，也越難保證測量條件的恒定，可能引入新的誤差，一般情況，取n=10。所以，在實驗中，取10次的測量結果的算術平均值作為最后的測量結果。測量后所繪電壓傾角關系曲線如圖5、圖6所示。
5 結論
為了滿足機械制造、設備安裝、道路橋梁、建筑工程等行業和出口的市場需求，設計了基于加速度傳感器的數字顯示傾角測量儀，其分辨力達到0.01°，綜合精度達到0.03°，達到國內外同類產品的水平；性價比高。在測繪儀器、建筑機械、天線定位、機器人技術、坦克和艦船火炮平臺控制、飛機姿態、汽車電子控制、石油勘探、海上平臺監控等方面有廣泛應用。
